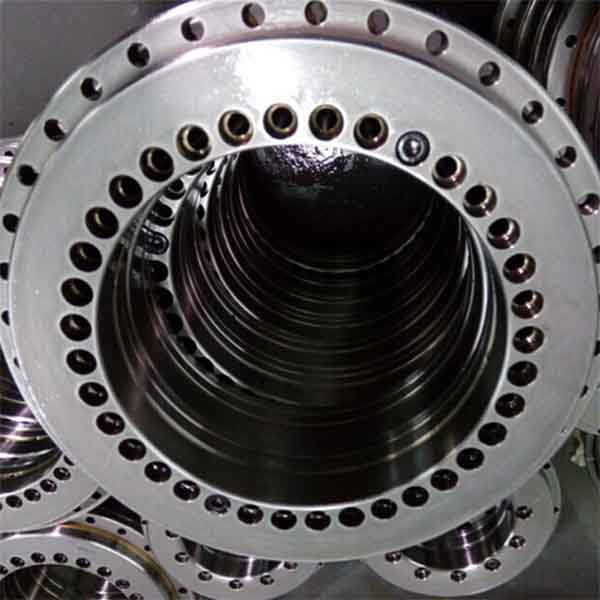

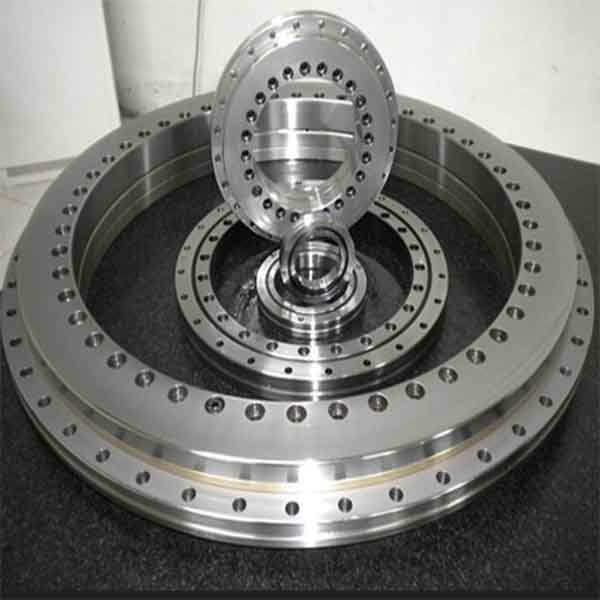

YRT50 Подшипники ротационного стола представляют собой готовые к применению высокоточные подшипники для высокоточных применений с комбинированными нагрузками. Они могут поддерживать радиальные нагрузки и осевые нагрузки с обеих сторон, а также моменты опрокидывания и особенно подходят для подшипниковых устройств с высокими требованиями к точности работы, например, в поворотных столах, лицевых панелях, фрезерных головках и реверсивных зажимах.
Данные о подшипниках ротационного стола YRT50
| d | 50 мм |
|
| D | 126 мм |
|
| ЧАС | 30 мм |
|
|
| 10 | Количество крепежных отверстий во внутреннем кольце |
| Внимание! | ||
| Для крепления отверстий в смежной конструкции. | ||
| Обратите внимание на высоту опорных отверстий. | ||
|
| 12 | Количество крепежных отверстий в наружном кольце |
| Внимание! | ||
| Для крепления отверстий в смежной конструкции. | ||
| Обратите внимание на высоту опорных отверстий. | ||
|
| 2 | Количество крепежных винтов |
| 1) |
| Крепежные винты |
| Крепежные отверстия во внутреннем кольце | - | С |
| 10 мм | D1 max |
|
| 105 мм | d1 |
|
| 5,6 мм | Крепежные отверстия во внутреннем кольце | d2 |
| Крепежные отверстия во внутреннем кольце | - | d3 |
| 5,6 мм | Крепежные отверстия во внешнем кольце | г |
| Экстракционная нить | - | H1 |
| 20 мм | H2 |
|
| 10 мм | J |
|
| 63 мм | Крепежные отверстия во внутреннем кольце | J1 |
| 116 мм | Крепежные отверстия во внешнем кольце | T |
| Выгоды: | 12 X 30 ° | Количество шагов X угол смол |
| Включая крепежные винты и резьбу для извлечения | ||
| м | 1,6 кг | масса |
| Массачусетс | 8,5 Нм | Крутящий момент затяжки |
|
| ||
| Момент затяжки для винтов по DIN 912, класс 10.9. | ||
| Калифорния | 56000 N | Базовая динамическая грузоподъемность, осевая |
| C0a | 280000 N | Базовая статическая грузоподъемность, осевая |
| Cr | 28500 N | Базовая динамическая грузоподъемность, радиальная |
| C0r | 49500 N | Базовая статическая грузоподъемность, радиальная |
| НГ | 440 1 / мин | Предельная скорость |
| Для высокой продолжительности работы или непрерывной работы свяжитесь с нами. | ||
| MRL | 2,5 Нм | Фрикционный момент |
| Кэл | 1300 Н / мкм | Осевая жесткость положения подшипника |
| Значения жесткости с учетом набора элементов качения, жесткости опорных колец и винтовых соединений. | ||
| коралловый | 1100 Н / мкм | Радиальная жесткость положения подшипника |
| Значения жесткости с учетом набора элементов качения, жесткости опорных колец и винтовых соединений. | ||
| CKL | 1250 Нм / мрад | Наклонная жесткость положения подшипника |
| Значения жесткости с учетом набора элементов качения, жесткости опорных колец и винтовых соединений. | ||
| Кэл | 6200 Н / мкм | Осевая жесткость набора подвижных элементов |
| коралловый | 1500 Н / мкм | Радиальная жесткость набора подвижных элементов |
| CKL | 5900 Нм / мрад | Наклонная жесткость набора катящихся элементов |
