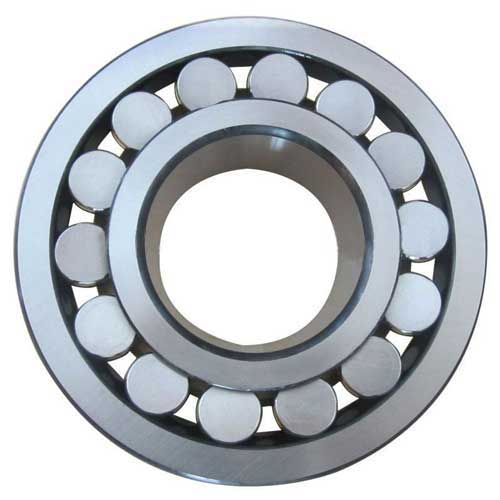

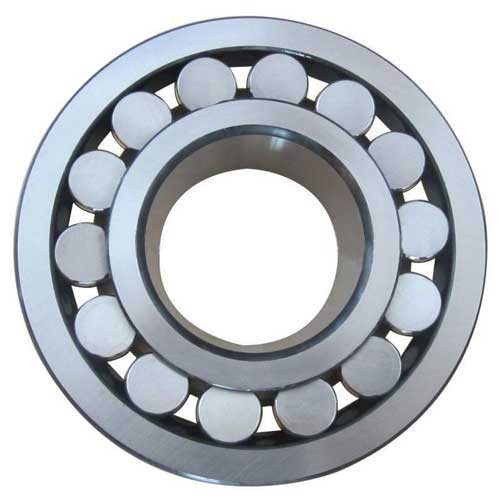

Быстродействующий сферический роликовый подшипник 23172 CCK / W33
Быстрые данные
Структура: сферическая
Тип: Ролик
Фирменное наименование: ntn, nsk, timken
Размер отверстия: 0 - 360 мм
Наружный диаметр: 0 - 600 мм
Номер модели: 23172 CCK / W33
Прецизионный рейтинг: p0
Уплотнения Тип: открытый
Количество строк: одиночная строка
Место происхождения: Shandong, Кита (материк)
Вес: 215 кг
Высота: 192 мм
Материал: Gcr 15, нержавеющая сталь
Богатый запас: Быстрая доставка
Пример заказа: предлагается
Характеристики
Радиальная и осевая нагрузка
Компенсация угловых смещений
Уменьшенный угол регулировки
Подшипники с цилиндрическим отверстием
Подшипники с коническим отверстием
Подшипники с переходной втулкой или втулкой
Уплотнительные
смазывание
Рабочая Температура
Сепараторы
Сферические роликоподшипники представляют собой двухрядные самонесущие блоки, содержащие сплошные наружные кольца с вогнутой дорожкой качения, сплошные внутренние кольца и цилиндрические ролики с клетками.
Внутренние кольца имеют цилиндрические или конические отверстия.
Симметричные цилиндрические ролики ориентируются свободно на вогнутом наружном кольцевом канате. В результате сгибание и смещение вала подшипников компенсируются, см. Ссылку.
Многие размеры сферических роликоподшипников имеют X-образную конструкцию.
Эти подшипники имеют улучшенную кинематику и оптимизированные поверхности, изготовлены из материалов с более высокой производительностью и не имеют жесткого центрального ребра.
В результате базовая динамическая грузоподъемность и, при одинаковых рабочих условиях, значительно улучшен базовый ресурс подшипников. В некоторых случаях это означает, что может быть спроектировано меньшее количество подшипников.
Сферические роликовые подшипники X-life имеют суффикс E1 и указаны в таблицах размеров.
Радиальная и осевая нагрузка
Сферические роликовые подшипники могут поддерживать осевые силы в обоих направлениях и высокие радиальные силы. Они рассчитаны на очень высокую грузоподъемность и, поскольку они имеют максимально возможное количество больших и особенно длинных бочек, также подходят для самых тяжелых нагрузок.
Из-за узкого оскулирования между роликами и дорожками качения в подшипнике достигается равномерное распределение напряжения.
Компенсация угловых смещений
Сферические роликовые подшипники компенсируют угловые смещения. Допустимый угол регулировки указывается для нагрузок P < 0,1 & bull; Cr,
Эти углы регулировки допустимы, если:
угловое отклонение является постоянным (статическое угловое смещение)
вращающаяся составляющая является внутренним кольцом.
Уменьшенный угол регулировки
Если вращающимся компонентом является наружное кольцо, внутреннее кольцо подвергается опрокидыванию или углы регулировки больше, чем указано в таблице, установка угловой регулировки меньше.
Подшипники с цилиндрическим отверстием
Сферические роликоподшипники всех серий доступны с внутренними кольцами, имеющими цилиндрическое отверстие.
Подшипники с коническим отверстием
Также доступны сферические роликовые подшипники, за исключением серии 233 ..- A, с внутренними кольцами, имеющими коническое отверстие.
Подшипники с суффиксом K имеют конусность отверстия 1:12, подшипники серии 240 и 241 имеют конусность отверстия 1:30 и суффикс K30.
Подшипники с переходной втулкой или втулкой
Подшипники с коническим отверстием также доступны с переходной втулкой, контргайкой и шайбой для стоек или с отводящей втулкой.
В дополнение к подшипнику необходимо заказать переходные и снятые рукава.
Уплотнительные
Мы можем по договоренности поставлять герметичные и смазанные подшипники.
смазывание
Открытые сферические роликоподшипники можно смазывать маслом или смазкой.
Большинство сферических роликовых подшипников имеют кольцевую канавку и три смазочных отверстия во внешнем кольце для смазки. В подшипниках серии 239 с наружным диаметром < 320 мм, это обозначается суффиксом S.
Подшипники серии 213 с диаметром отверстия до 35 мм не имеют смазочной канавки и смазочного отверстия.
Если валы с вертикальной осью поддерживаются с помощью сферических роликоподшипников, особое внимание должно быть уделено обеспечению надежного обеспечения смазкой. В таких случаях следует использовать масляную смазку.
Рабочая Температура
Сферические роликовые подшипники стабильны по размерам до +200 ° C. Подшипники с металлическими сепараторами могут использоваться при рабочих температурах от -30 ° C до +200 ° C.
Подшипники с клетками из армированного стекловолокном полиамида подходят до +120 ° C.
Сепараторы
Стандартные клетки для сферических роликоподшипников показаны в таблице и ссылке.
Сферические роликовые подшипники с жестким центральным ребром на внутреннем кольце (конструкция без суффикса E1) имеют сплошные клетки или металлические листы из латуни. Подшипники с клетками из листового металла не имеют суффикса клетки.
В подшипниках с суффиксом MB твердые латунные клетки направляются на внутреннее кольцо, а в подшипниках с суффиксом MA они направляются на внешнее кольцо, Рисунок 2. Подшипники с суффиксом M имеют сплошную латунную клетку с направляющим роликом , Фигура 2.
Подшипники скольжения X
Подшипники серии 213 ..- E1, 222 ..- E1, 223 ..- E1, 240 ..- E1 и 241 ..- E1 без суффикса с клеткой имеют стальные каркасы. Две половинки клетки удерживаются направляющим кольцом во внешнем или внутреннем кольце, фиг. 1.
В подшипниках серии 223 ..- E1, 240 ..- E1 и 241 ..- E1 все стальные каркасы имеют специальную защиту от износа посредством поверхностного упрочнения или покрытия.
Другие подшипники E1 имеют твердые клетки из армированного стекловолокном полиамида 66 или твердых латунных клеток (суффикс TVPB или M), рис. 2.
Проверьте химическую стойкость полиамида к синтетическим смазкам и смазочным материалам с добавками EP.
Масло и добавки в масле могут ухудшить срок службы пластиковых сепараторов при высоких температурах.
Необходимо соблюдать интервалы замены масла.
